关键模块包括：
1. KMG便携式Launch Monitor关键模块
2. KMR/KMR-A 机柜专用Launch Monitor关键模块
3. KMC吊顶式Launch Monitor关键模块
1. KMG便携式Launch Monitor关键模块
KMG模块，是构成便携式Launch Monitor的关键模块，它结构小巧、紧凑、稳定可靠。不仅可以实现的挥杆数据的检测，还可以对推击数据进行检测，功能强大。该模块采用高速成像技术、先进的图像处理算法和高速处理硬件技术，实时、精准地检测木杆、铁杆和推杆等击球时的球起飞时的各种运动数据，撞击瞬间的杆头和杆面运动数据。
功能、性能、外部接口及使用参见 iTrack。
KMG模块应用案例：
内置KMG模块的便携式高尔夫Launch Monitor。
2. KMR/KMR-A 机柜专用Launch Monitor关键模块
KMR模块为一体机而设计的，适合安装在室内外练习场机柜里，该模块采用高速相机双目原理对高尔夫球起飞时的球数据、杆头杆面数据进行检测，距地面高度60CM左右，结构小巧，非常适合放置于机柜中，可应用于高尔夫户外练习场和室内模拟器等应用场合。
KMR-A在KMR的基础上，增加了两路高清高速相机（1080p@120fps），用于从两个角度捕获挥杆影像并进行AI分析（具体功能见：凯视力成高尔夫教学训练APP）。
模块尺寸：30.5cm × 15.3cm × 7.5cm。

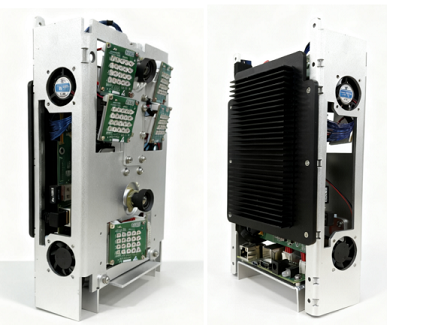

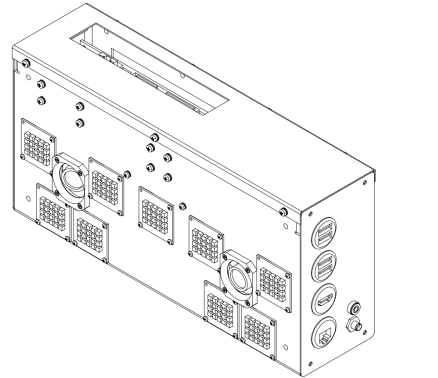

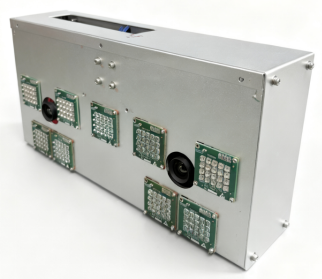

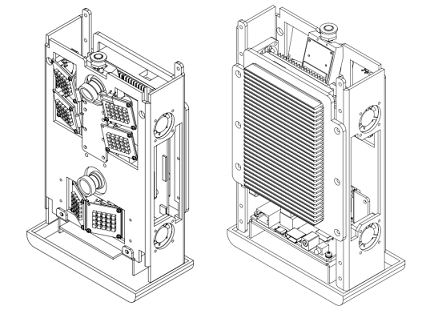

外观照片（前侧面、后侧面）:

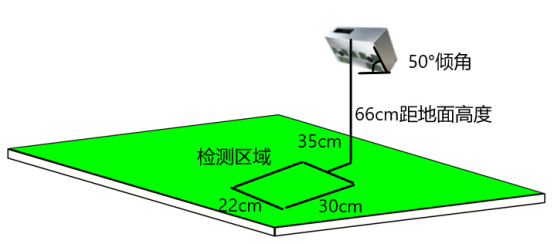

安装和检测区域:

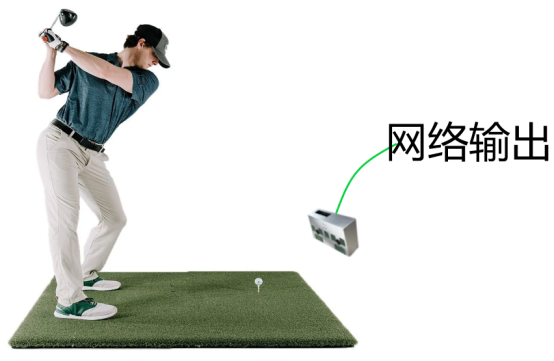

应用方式一：通过网络，将数据输出至计算机等其它设备。

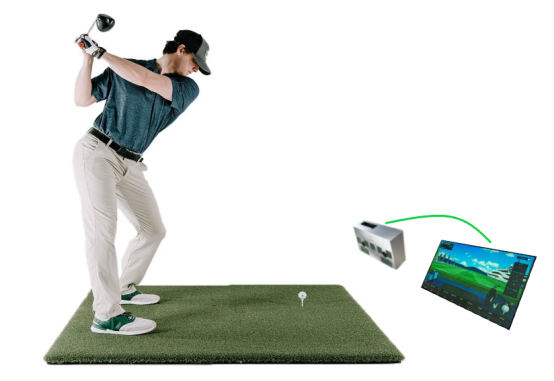

应用方式二：外置一个显示器，显示数据。

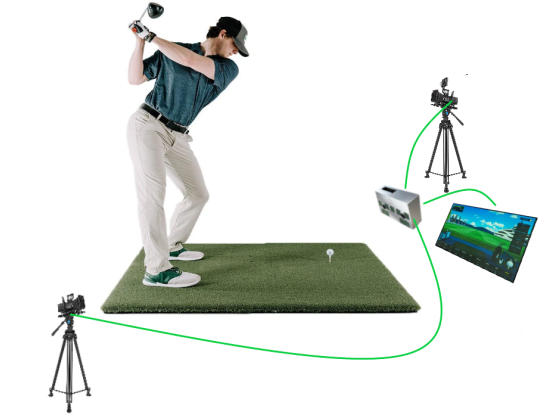

应用方式三（KMR-A）：外接两个摄像机和一个显示器，显示挥杆视频和击球数据。
检测的数据：
● 球的发射数据：球速、起飞角、起飞方向、旋转（总旋转/旋转轴，或倒旋/侧旋）
● 球的飞行弹道：落点距离、滚动距离、落点偏移、飞行高度、落地角度、飞行时间。
● 杆头数据：杆头速度、攻击角度、杆头路径、击球效率。
● 杆面数据：杆面指向角、动态倾角、底角（躺角）、闭合速度、撞击点位置。
接口：
● 电源：12V；
● 外部接口：2个USB高速相机接口，HDMI接口，USB触摸屏接口、网络（无线/蓝牙、有线网络）。
KMR/KMR-A模块应用案例：

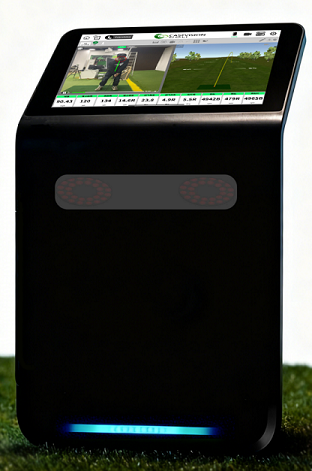

内置KMR-A的一体机，主要应用于户外练习场。

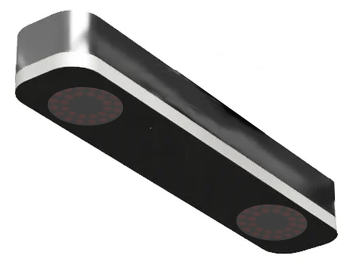

3. KMC吊顶式Launch Monitor关键模块

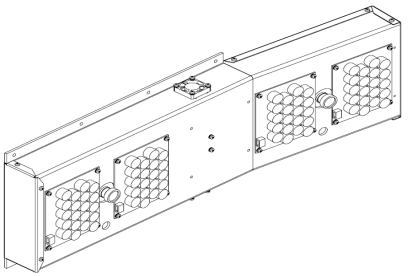

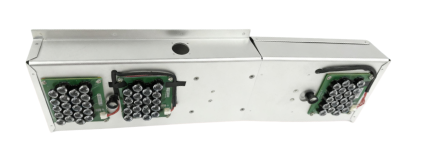

KMC模块是为吊顶式Launch Monitor而设计的，采用高速相机双目原理对高尔夫球起飞时的球数据、杆头杆面数据进行检测，传感器距离地面高度在2.7m-3.0m之间，结构小巧，仅56cm X 10cm X 20cm，检测精度高，数据丰富。
检测的数据：
● 球的发射数据：球速、起飞角、起飞方向、旋转（总旋转/旋转轴，或倒旋/侧旋）；
● 球的飞行弹道：落点距离、滚动距离、落点偏移、飞行高度、落地角度、飞行时间；
● 杆头数据：杆头速度、攻击角度、杆头路径、击球效率；
● 杆面数据：杆面指向角、动态倾角、底角（躺角）、闭合速度、撞击点位置。
KMC有HDMI输出，可以接投影仪，向打击垫投影：

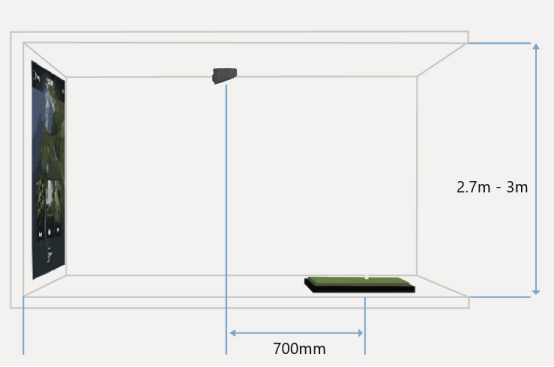

安装：
检测区域：30cm×30cm。
KMC模块应用案例：
内置KMC的某吊顶传感器，主要应用于室内高尔夫。
